Produktdetails

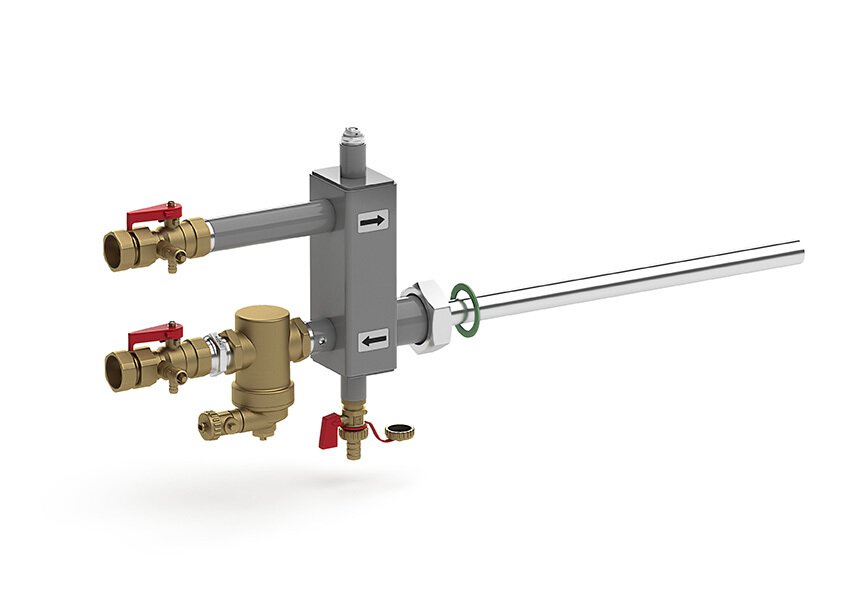

Anschlussbox mit einseitig vordefinierten Anschlüssen 2x1", inkl. Kappenventilen, zur direkten Anbindung eines Variomat, Reflexomat oder Servitec. Verteilerseitig mit Doppelrohranschluss 2" zur direkten Anbindung an einen Kompaktverteiler, HydroFixx (Verteiler mit integrierter hydraulischer Weiche), Einkammerverteiler, oder Pufferspeicher unter Einhaltung des Mindestabstandes von 500 mm.
Inklusive in der Zuleitung integriertem Schlamm- und Magnetitabscheider zur Sicherung der Funktionsweise der Komponenten zur Druckhaltung- und Entgasung. Schlamm- und Magnetitabscheider als Armatur für die Entfernung von Partikeln bis zu einer Größe von 5,0 Mikrometer aus dem Flüssigkeitsstrom mit speziell hierfür gestaltetem Einsatz und einem Hochenergie-Dauermagneten. Zusätzliche Muffen zur Entlüftung/Entleerung der Anschlussbox. Inklusive Entlüfterstopfen und Entleerungshahn.
