Produktdetails

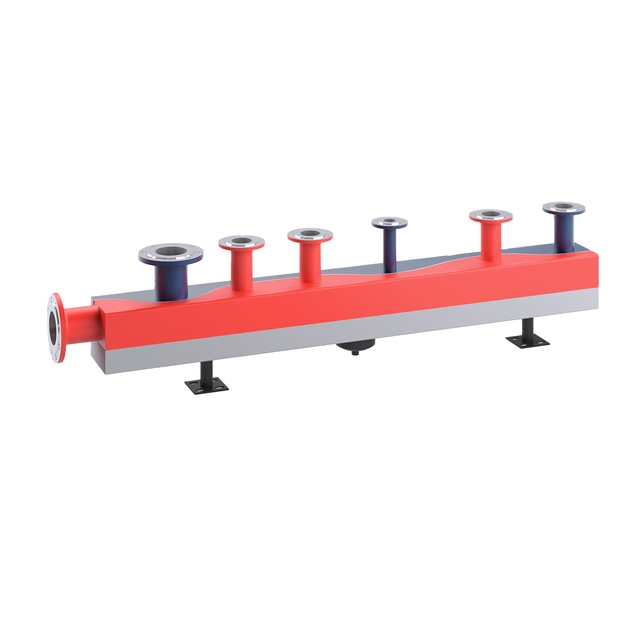

Kombinierter Vor- und Rücklaufverteiler, bestehend aus Vierkantrohr mit nebeneinander angeordneten, durch sinusförmige Trennwand geteilte Kammern, mit direkt darunter liegender horizontal angeschweißter hydraulischer Weiche. Gewährleistet eine optimale hydraulische Entkopplung der verschiedenen Primär- und Sekundärkreise in allen Betriebszuständen. Keine sich beeinflussenden Pumpen bei Teil- und Volllast. Einsetzbar auch bei mehreren unterschiedlichen Wärme- oder Kälteerzeugern. Gefertigt aus schwarzem Stahlblech S235.Ermöglicht eine platzsparende und übersichtliche Anordnung der jeweiligen Heiz- oder Kühlkreise. Anschlussstutzen als Gewinde- oder Flanschstutzen ausgeführt und auf Höhe der Absperrarmaturen ausgerichtet. Wahlweise von oben, seitlich oder unten möglich. Entleerungsmuffen für Vor- und Rücklaufkammer sind standardmäßig vorhanden..Mit nach unten abgehendem Schlammfang inklusive Entschlammungsmuffe. Eine Muffe zur Platzierung des Weichenfühlers, zur Erfassung der sekundärseitigen Vorlauftemperatur für die Anlagenregelung, ist standardmäßig vorhanden und wird werksseitig an korrekter Stelle platziert. Ergänzende Fühlermuffen sind möglich.Das Bauteil ist werkseitig 100% dichtigkeitsgeprüft und grundiert.
Downloads
Dokumente
Produktfotos
Ausschreibungstexte
Zubehör
empfohlen
4208471 - Dämmung für SINUS HydroFixx 500/550
Wärmedämmung bestehend aus ineinander fassenden Halbschalen mit Endstücken. Individuelle und passgenaue Ausschnitte für alle Anschlussstutzen sind werksseitig vorgesehen. Die Halbschalen werden mittels nicht rostendender Spannbänder und Schnellschraubverschlüsse montiert. Dieses ermöglicht eine einfache Montage und auch Demontage für Revisionszwecke. Die Dämmschichtstärke entspricht dem aktuellen GEG (Gebäudeenergiegesetz). Die Dämmung ist nicht diffusionsdicht.
empfohlen
4208476 - Dämmung für SINUS HydroFixx 500/550
Wärmedämmung bestehend aus ineinander fassenden Halbschalen mit Endstücken. Individuelle und passgenaue Ausschnitte für alle Anschlussstutzen sind werksseitig vorgesehen. Die Halbschalen werden mittels nicht rostendender Spannbänder und Schnellschraubverschlüsse montiert. Dieses ermöglicht eine einfache Montage und auch Demontage für Revisionszwecke. Die Dämmschichtstärke entspricht dem aktuellen GEG (Gebäudeenergiegesetz). Die Dämmung ist nicht diffusionsdicht.
empfohlen
4206097 - Standkonsole STKO 270-340mm max 500/300 DN400
Galvanisch verzinkte Standkonsole inkl. Schalldämmung. Bestehend aus einer Bodenplatte mit Standrohr und Kopfplatte mit Führungsrohr. Die Verbindungsschrauben sind inklusive. Die Standkonsole ist stufenlos höhenverstellbar, gemessen von Boden bis Unterkante Verteiler, und ermöglicht so auch den Ausgleich von Bodenunebenheiten. Gewährleistet einen sicheren und festen Stand der Verteiler. Langlöcher in der Bodenplatte ermöglichen eine Verschraubung auf dem Untergrund.
empfohlen
4205889 - Entleerungsrinne ELR verz
Entleerungsrinne zum sicheren und sauberen Sammeln und Auffangen des zu entleerendem Anlagenwassers aus den jeweiligen Heiz- oder Kühlkreisen. Bestehend aus verzinktem Stahlblech als U-Profil gekantet. Die Länge der Rinne orientiert sich am dazugehörigen Verteiler und wird werksseitig passgenau vorgefertigt. Zur Vermeidung von Spritzwasser ist eine Spritzwasserumkantung von 30 mm vorgesehen. Ein Ablaufsieb in verchromter Ausführung mit 2"-Außengewinde ist enthalten.
Maße: 100x125x100 mm
empfohlen
4205878 - STKO ELR
Standkonsole für Entleerungsrinne in verzinkter Ausführung zur sicheren Aufstellung der Rinne hinter, oder vor dem Verteiler. Die Höhe ist bauseits anpassbar.
