Produktdetails

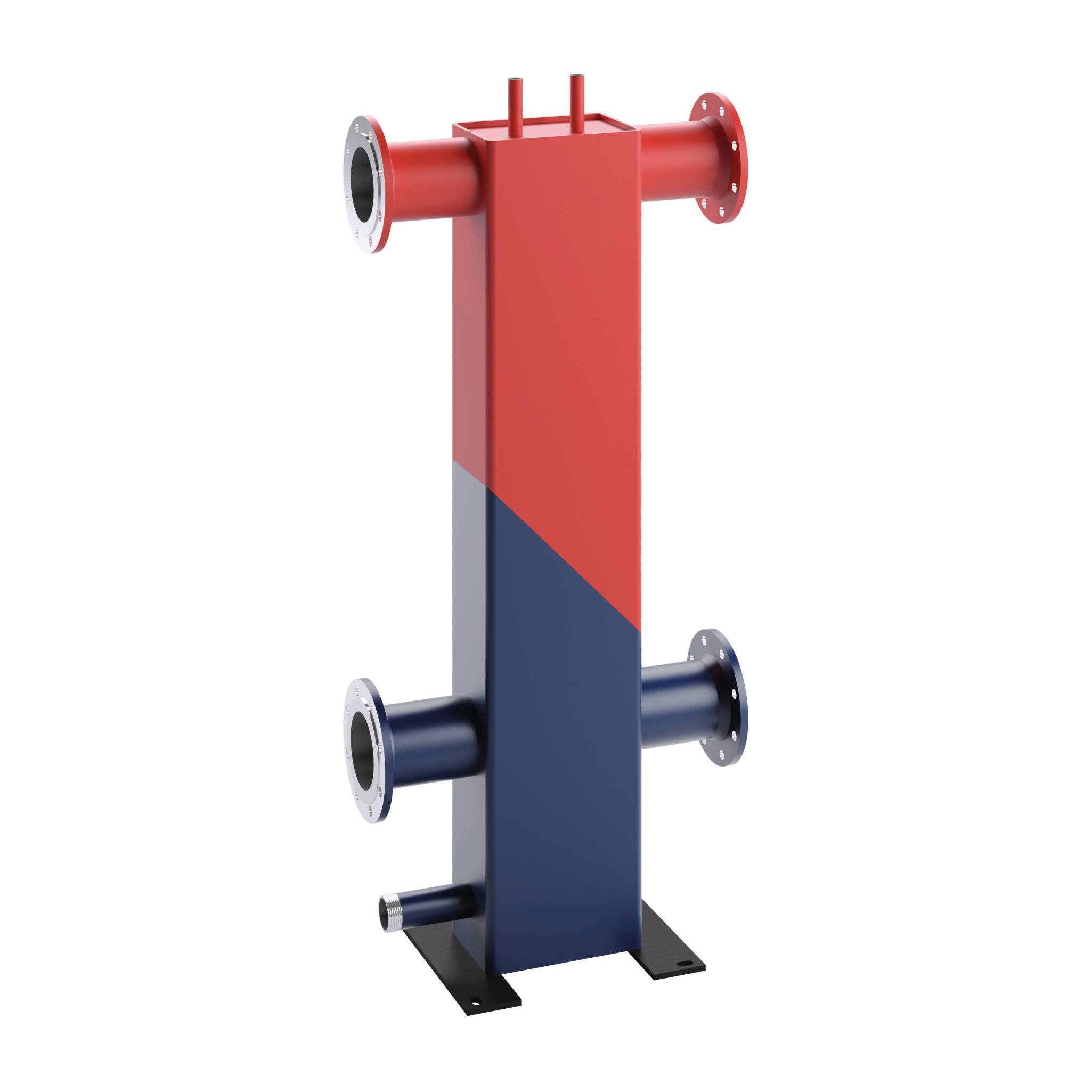

Hydraulische Weiche in senkrechter Bauweise. Gewährleistet eine optimale hydraulische Entkopplung der verschiedenen Primär- und Sekundärkreise in allen Betriebszuständen. Keine sich beeinflussenden Pumpen bei Teil- und Volllast. Bestehend aus Rechteckkammer aus Vierkant-Hohlprofil S235 mit eingeschweißtem Deckel und Boden.
Vier Anschlussstutzen für Wärmeabnehmer und Wärmeerzeuger aus geschweißtem Stahlrohr mit Vorschweißflanschen PN 6 / PN 16.2"-Gewindestutzen zur Entschlammung. ½"-Muffe für Temperaturfühler. Standfuß mit Bohrungen für Bodenbefestigung.Das Bauteil ist werkseitig 100% dichtigkeitsgeprüft und grundiert.
Downloads
Dokumente
Zeichnungen
BIM-Daten
Produktfotos
Ausschreibungstexte
Zubehör
optional
9120221 - Dämmung für hydraulische Kompaktweichen 500/300
Wärmedämmung bestehend aus ineinander fassenden Halbschalen mit Endstücken. Individuelle und passgenaue Ausschnitte für alle Anschlussstutzen sind werksseitig vorgesehen. Die Halbschalen werden mittels nicht rostendender Spannbänder und Schnellschraubverschlüsse montiert. Dieses ermöglicht eine einfache Montage und auch Demontage für Revisionszwecke. Die Dämmschichtstärke entspricht dem aktuellen GEG (Gebäudeenergiegesetz). Die Dämmung ist nicht diffusionsdicht.
