Produktdetails

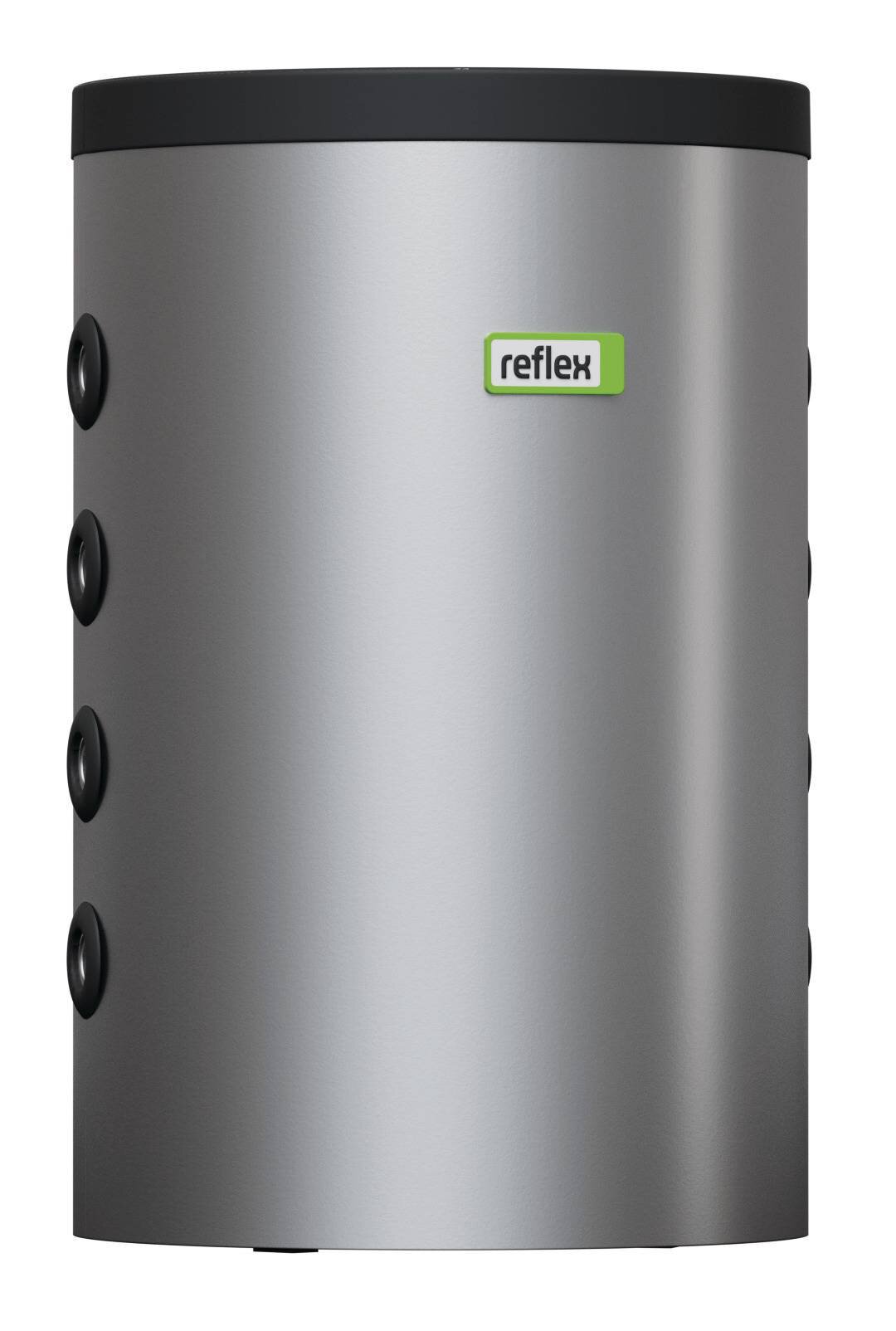

Storatherm Heat Mini H 200

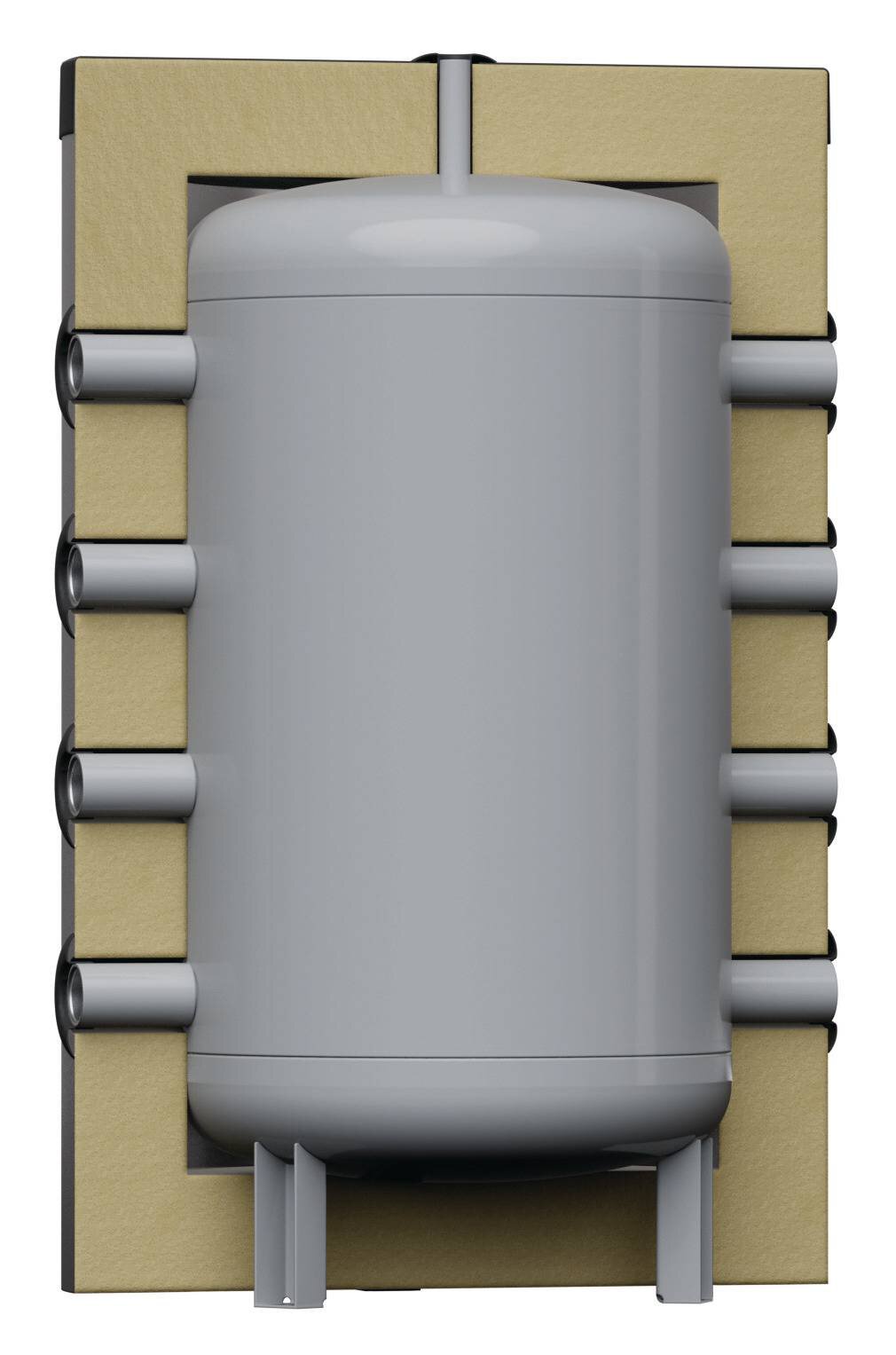

Pufferspeicher zur Speicherung von Heizungswasser. In stehender Ausführung ohne Flansch, ohne innenliegende Wärmetauscher. Die zwei Anschlussstutzenreihen, jeweils vier, ausgeführt als G 1 ½ Zoll für Wärmeerzeuger und -verbraucher sind vertikal, um 180° versetzt, als Lade- bzw. Entladestutzen angeordnet. Die Stutzen können als Einschraubmöglichkeiten für Fühlerhülsen, Thermometer o.ä. genutzt werden.
Muffe im oberen Speicherbereich G ½ Zoll für Entlüfter. Speicherbehälter aus Stahl S235JR, innen unbehandelt und außen lackiert, gebaut nach prEN 17692:2021. Pufferspeicher gedämmt mit abnehmbarer Dämmung, gemäß DIN 4102-1 Baustoffklasse B2.
Pufferspeicher zur Speicherung von Heizungswasser. In stehender Ausführung ohne Flansch, ohne innenliegende Wärmetauscher. Die zwei Anschlussstutzenreihen, jeweils vier, ausgeführt als G 1 ½ Zoll für Wärmeerzeuger und -verbraucher sind vertikal, um 180° versetzt, als Lade- bzw. Entladestutzen angeordnet. Die Stutzen können als Einschraubmöglichkeiten für Fühlerhülsen, Thermometer o.ä. genutzt werden.
Muffe im oberen Speicherbereich G ½ Zoll für Entlüfter. Speicherbehälter aus Stahl S235JR, innen unbehandelt und außen lackiert, gebaut nach prEN 17692:2021. Pufferspeicher gedämmt mit abnehmbarer Dämmung, gemäß DIN 4102-1 Baustoffklasse B2.
Energieeffizienzklasse B nach DIN EN 12897:2020-05. Die Warmhalteverluste sind auf zertifizierten Prüfständen ermittelt.
Downloads
Dokumente
Zeichnungen
BIM-Daten
Produktfotos
Ausschreibungstexte
Zubehör
optional
9126474 - EEHR 2.00
EEHR
Elektro-Heizpatrone Einschraubheizkörper für die elektrische Zusatzbeheizung von Storatherm Heat Heizwasserpufferspeicher und Speicher-Wassererwärmer mit entsprechender Einschraubmuffe oder Einbaumöglichkeit über die Besichtigungsöffnung. Temperaturregler bis 95°C Sollwerteinstellung und Anschlussklemmkasten ist integriert. Einbau und elektrischer Anschluss erfolgt bauseits. Wasserhärte max. 14°dH, nicht für Dauerbetrieb zugelassen.
Elektro-Heizpatrone Einschraubheizkörper für die elektrische Zusatzbeheizung von Storatherm Heat Heizwasserpufferspeicher und Speicher-Wassererwärmer mit entsprechender Einschraubmuffe oder Einbaumöglichkeit über die Besichtigungsöffnung. Temperaturregler bis 95°C Sollwerteinstellung und Anschlussklemmkasten ist integriert. Einbau und elektrischer Anschluss erfolgt bauseits. Wasserhärte max. 14°dH, nicht für Dauerbetrieb zugelassen.
optional
9126475 - EEHR 2.50
EEHR
Elektro-Heizpatrone Einschraubheizkörper für die elektrische Zusatzbeheizung von Storatherm Heat Heizwasserpufferspeicher und Speicher-Wassererwärmer mit entsprechender Einschraubmuffe oder Einbaumöglichkeit über die Besichtigungsöffnung. Temperaturregler bis 95°C Sollwerteinstellung und Anschlussklemmkasten ist integriert. Einbau und elektrischer Anschluss erfolgt bauseits. Wasserhärte max. 14°dH, nicht für Dauerbetrieb zugelassen.
Elektro-Heizpatrone Einschraubheizkörper für die elektrische Zusatzbeheizung von Storatherm Heat Heizwasserpufferspeicher und Speicher-Wassererwärmer mit entsprechender Einschraubmuffe oder Einbaumöglichkeit über die Besichtigungsöffnung. Temperaturregler bis 95°C Sollwerteinstellung und Anschlussklemmkasten ist integriert. Einbau und elektrischer Anschluss erfolgt bauseits. Wasserhärte max. 14°dH, nicht für Dauerbetrieb zugelassen.
optional
9126476 - EEHR 3.00
EEHR
Elektro-Heizpatrone Einschraubheizkörper für die elektrische Zusatzbeheizung von Storatherm Heat Heizwasserpufferspeicher und Speicher-Wassererwärmer mit entsprechender Einschraubmuffe oder Einbaumöglichkeit über die Besichtigungsöffnung. Temperaturregler bis 95°C Sollwerteinstellung und Anschlussklemmkasten ist integriert. Einbau und elektrischer Anschluss erfolgt bauseits. Wasserhärte max. 14°dH, nicht für Dauerbetrieb zugelassen.
Elektro-Heizpatrone Einschraubheizkörper für die elektrische Zusatzbeheizung von Storatherm Heat Heizwasserpufferspeicher und Speicher-Wassererwärmer mit entsprechender Einschraubmuffe oder Einbaumöglichkeit über die Besichtigungsöffnung. Temperaturregler bis 95°C Sollwerteinstellung und Anschlussklemmkasten ist integriert. Einbau und elektrischer Anschluss erfolgt bauseits. Wasserhärte max. 14°dH, nicht für Dauerbetrieb zugelassen.
optional
9126477 - EEHR 3.80
EEHR
Elektro-Heizpatrone Einschraubheizkörper für die elektrische Zusatzbeheizung von Storatherm Heat Heizwasserpufferspeicher und Speicher-Wassererwärmer mit entsprechender Einschraubmuffe oder Einbaumöglichkeit über die Besichtigungsöffnung. Temperaturregler bis 95°C Sollwerteinstellung und Anschlussklemmkasten ist integriert. Einbau und elektrischer Anschluss erfolgt bauseits. Wasserhärte max. 14°dH, nicht für Dauerbetrieb zugelassen.
Elektro-Heizpatrone Einschraubheizkörper für die elektrische Zusatzbeheizung von Storatherm Heat Heizwasserpufferspeicher und Speicher-Wassererwärmer mit entsprechender Einschraubmuffe oder Einbaumöglichkeit über die Besichtigungsöffnung. Temperaturregler bis 95°C Sollwerteinstellung und Anschlussklemmkasten ist integriert. Einbau und elektrischer Anschluss erfolgt bauseits. Wasserhärte max. 14°dH, nicht für Dauerbetrieb zugelassen.
optional
9126478 - EEHR 4.50
EEHR
Elektro-Heizpatrone Einschraubheizkörper für die elektrische Zusatzbeheizung von Storatherm Heat Heizwasserpufferspeicher und Speicher-Wassererwärmer mit entsprechender Einschraubmuffe oder Einbaumöglichkeit über die Besichtigungsöffnung. Temperaturregler bis 95°C Sollwerteinstellung und Anschlussklemmkasten ist integriert. Einbau und elektrischer Anschluss erfolgt bauseits. Wasserhärte max. 14°dH, nicht für Dauerbetrieb zugelassen.
Elektro-Heizpatrone Einschraubheizkörper für die elektrische Zusatzbeheizung von Storatherm Heat Heizwasserpufferspeicher und Speicher-Wassererwärmer mit entsprechender Einschraubmuffe oder Einbaumöglichkeit über die Besichtigungsöffnung. Temperaturregler bis 95°C Sollwerteinstellung und Anschlussklemmkasten ist integriert. Einbau und elektrischer Anschluss erfolgt bauseits. Wasserhärte max. 14°dH, nicht für Dauerbetrieb zugelassen.
