Produktdetails

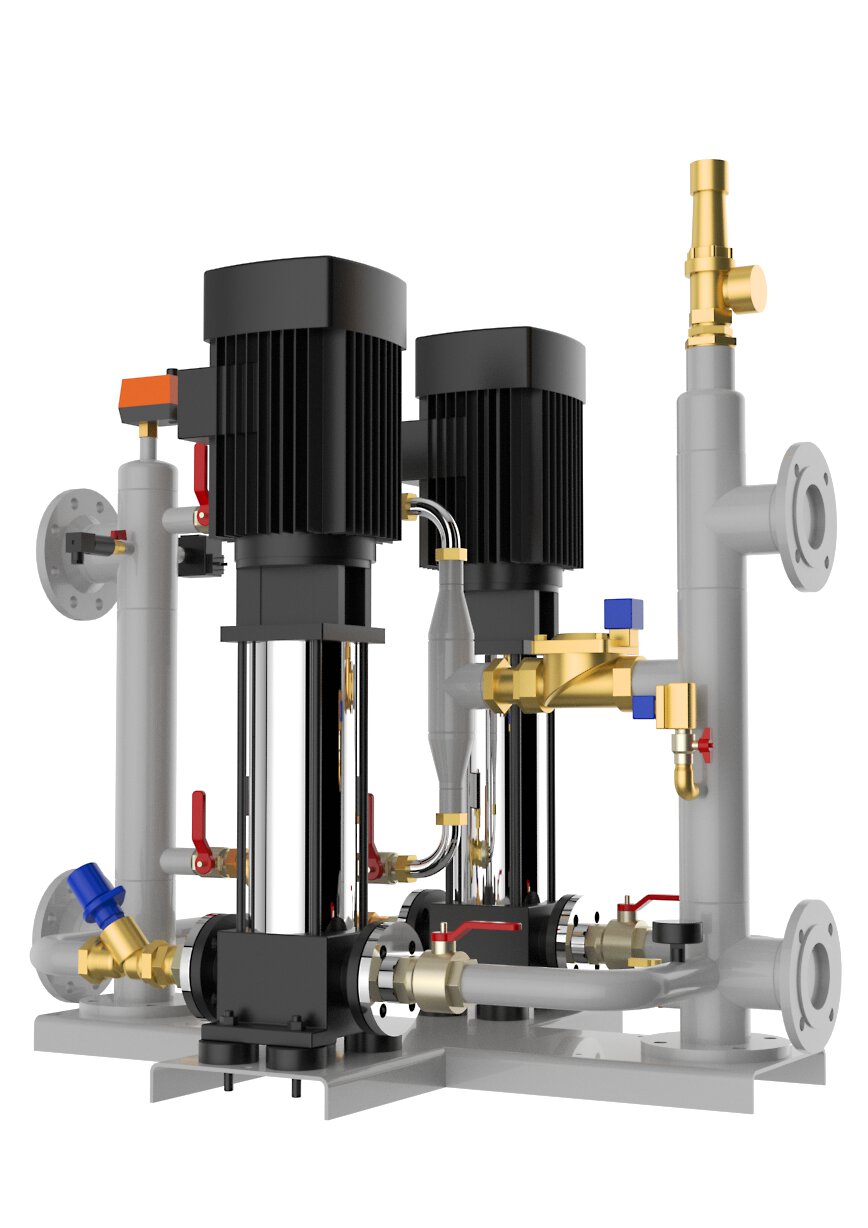

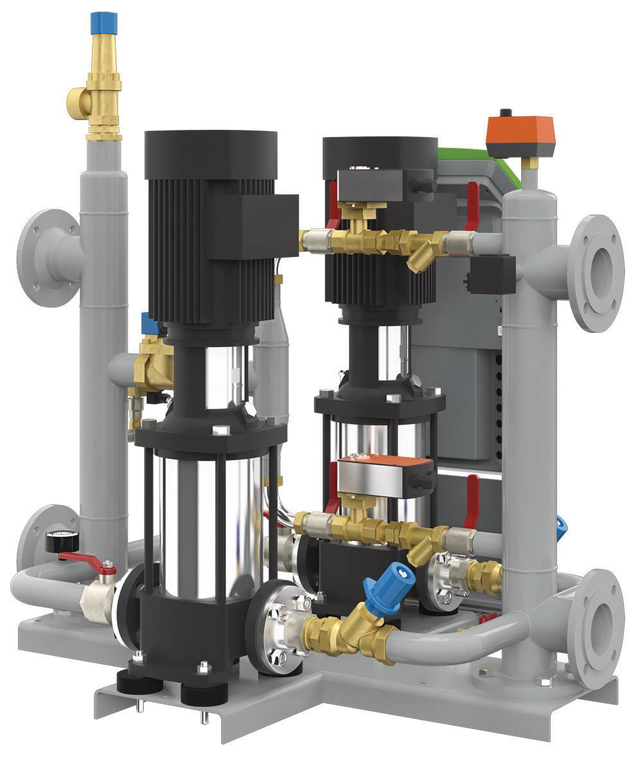

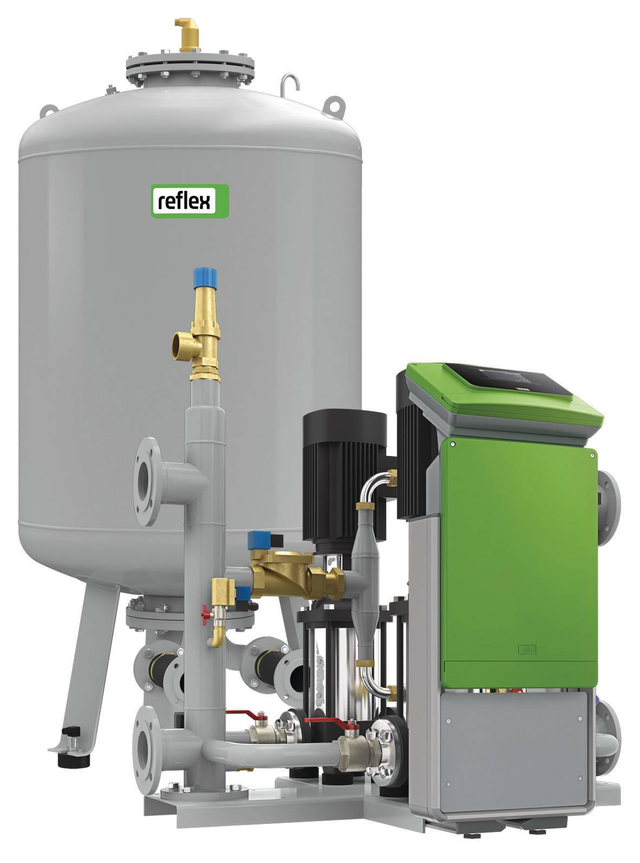

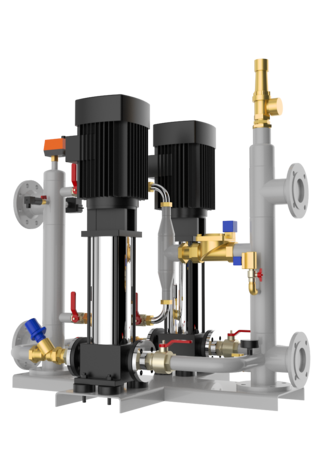

Variomat Giga Hydraulik
Hydraulikmodul in Kompaktbauweise für Variomat Giga pumpengesteuerte Druckhaltestation. Geeignet und ausgerüstet für den Einsatz in Wärmeerzeugungsanlagen nach DIN EN 12828, DIN EN 12952, 12953 sowie den Anforderungen der TRD 604 Bl 2. und VDI 4708. Umsetzung der Funktionen Druck halten und automatisch Nachspeisen in geschlossenen Heiz- und Kühlkreisläufen. Zusätzlich Entgasung des Systemwassers bei entsprechender Netzeinbindung und Betriebsparametern (70 °C) möglich. Dann selbstregelnde und -optimierende Entgasungssteuerung. Alle Komponenten sind in einer selbsttragenden, kunststoffbeschichteten Stahlrohrkonstruktion mit Fußplatte kompakt und leicht zugänglich integriert und absperrbar angeordnet. Die Druckhaltung erfolgt mittels zwei geräuscharmen vertikalen Edelstahlhochdruckkreiselpumpen mit Schwingungsentkopplung in Verbindung mit zwei ebenso parallel angeordneten Überströmleitungen. Diese im Einzelnen bestehend aus einem in Reihe geschalteten Schmutzfänger und einem schmutzunempfindlichen Motorkugelhahn als automatisch regelbare Überströmeinrichtung. Die gesamte Überströmstrecke wird bei Mindestdruckunterschreitung durch ein zusätzliches Magnetventil in Verbindung mit einem in der Hydraulik integrierten Mindestdruckbegrenzer zusätzlich abgesichert.Nachspeisung erfolgt über elektrisch angesteuertes Ventil. Steuerung und Betrieb der Variomat Giga Hydraulik erfolgt mittels der entsprechenden am Hydraulikmodul montierten Variomat Giga Steuerung (separater Artikel).
Hydraulikmodul in Kompaktbauweise für Variomat Giga pumpengesteuerte Druckhaltestation. Geeignet und ausgerüstet für den Einsatz in Wärmeerzeugungsanlagen nach DIN EN 12828, DIN EN 12952, 12953 sowie den Anforderungen der TRD 604 Bl 2. und VDI 4708. Umsetzung der Funktionen Druck halten und automatisch Nachspeisen in geschlossenen Heiz- und Kühlkreisläufen. Zusätzlich Entgasung des Systemwassers bei entsprechender Netzeinbindung und Betriebsparametern (70 °C) möglich. Dann selbstregelnde und -optimierende Entgasungssteuerung. Alle Komponenten sind in einer selbsttragenden, kunststoffbeschichteten Stahlrohrkonstruktion mit Fußplatte kompakt und leicht zugänglich integriert und absperrbar angeordnet. Die Druckhaltung erfolgt mittels zwei geräuscharmen vertikalen Edelstahlhochdruckkreiselpumpen mit Schwingungsentkopplung in Verbindung mit zwei ebenso parallel angeordneten Überströmleitungen. Diese im Einzelnen bestehend aus einem in Reihe geschalteten Schmutzfänger und einem schmutzunempfindlichen Motorkugelhahn als automatisch regelbare Überströmeinrichtung. Die gesamte Überströmstrecke wird bei Mindestdruckunterschreitung durch ein zusätzliches Magnetventil in Verbindung mit einem in der Hydraulik integrierten Mindestdruckbegrenzer zusätzlich abgesichert.Nachspeisung erfolgt über elektrisch angesteuertes Ventil. Steuerung und Betrieb der Variomat Giga Hydraulik erfolgt mittels der entsprechenden am Hydraulikmodul montierten Variomat Giga Steuerung (separater Artikel).
Downloads
Dokumente
Zeichnungen
BIM-Daten
Produktfotos
Ausschreibungstexte
Zubehör
empfohlen
9119352 - Motorkugelhahn Safecontrol
Safecontrol
Motorkugelhahn als Umrüstsatz zur Wassernachspeisung in Verbindung mit Servitec und Variomat.Die Ansteuerung erfolgt direkt von der Steuereinheit. Der schmutzresistente Motorkugelhahn ist mittels Federkraft stromlos geschlossen.Der hydraulische und elektrische Anschluss ist bauseits zu erstellen.
Motorkugelhahn als Umrüstsatz zur Wassernachspeisung in Verbindung mit Servitec und Variomat.Die Ansteuerung erfolgt direkt von der Steuereinheit. Der schmutzresistente Motorkugelhahn ist mittels Federkraft stromlos geschlossen.Der hydraulische und elektrische Anschluss ist bauseits zu erstellen.
optional
6942100 - SV 1

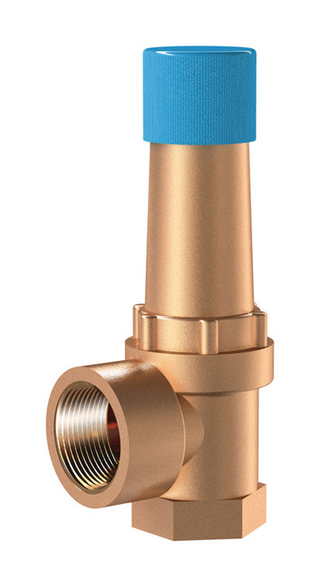

Sicherheitsventil SV 1
Zur zusätzlichen Montage bzw. Absicherung zwischen Variomat Giga Steuereinheit und GG/GF Gefäßen bei Anlagen mit Wärmeleistungen > 10,5 MW.
Zur zusätzlichen Montage bzw. Absicherung zwischen Variomat Giga Steuereinheit und GG/GF Gefäßen bei Anlagen mit Wärmeleistungen > 10,5 MW.
- Kennbuchstabe F
- TÜV-geprüft
optional
7945724 - Inbetriebnahme Variomat Giga
Leistungsbeschreibung:
Inbetriebnahme für eine zwei-Pumpen/Kompressor Standardanlage der Produktreihe Variomat Giga durch den Kundendienst bestehend aus:
Zwar ist es durchaus möglich, dass Kunden eine vor kurzem gekaufte Anlage selbst in Betrieb nehmen, es gibt jedoch eine Reihe von Gründen, warum die Inbetriebnahme durch Reflex die bessere Idee ist.
Die Dienstleistung erfolgt in der Regel ca. drei Wochen im lokalen Landes, International ca. sechs Wochen nach entsprechender Beauftragung.
Dienstleistungen des Service sind Nettokosten! Im Preis nicht enthalten sind bauseits entstehende Wartezeiten und Arbeiten, die durch unsachgemäße Installation bzw. nicht ordnungsgemäßen Zustand entstehen.Die Programmierung der Erweiterung- und Bus-Module sind nicht im Umfang der Inbetriebnahme enthalten. Programmierung werden separat nach Zeit und Aufwand verrechnet.
Inbetriebnahme für eine zwei-Pumpen/Kompressor Standardanlage der Produktreihe Variomat Giga durch den Kundendienst bestehend aus:
- Einstellung der Anlage auf die vom Auftraggeber zu benennenden Betriebsparameter
- Prüfung der Einstellung und Betriebsparameter sowie der Leistung der Anlage und Funktion im System
- Alle Einstellwerte werden in einem Protokoll dokumentiert
- elektrischer und hydraulischer Anschluss der Steuereinheit, der Zubehörkomponenten und gefüllte Versorgungsanlage.
- Die Ausdehnungsgefäße der Druckhaltestation dürfen nicht mit Wasser vorgefüllt sein.
- Ausreichende Versorgung mit Füllwasser ist vorzusehen.
Zwar ist es durchaus möglich, dass Kunden eine vor kurzem gekaufte Anlage selbst in Betrieb nehmen, es gibt jedoch eine Reihe von Gründen, warum die Inbetriebnahme durch Reflex die bessere Idee ist.
- Sicherheit, dass die Anlage für einen optimalen Betrieb eingestellt ist
- Ausschluss von Schäden durch inkorrekte Inbetriebnahme damit Betriebssicherheit und Vermeidung von Zeit und Kosten für Ausfallzeiten
Die Dienstleistung erfolgt in der Regel ca. drei Wochen im lokalen Landes, International ca. sechs Wochen nach entsprechender Beauftragung.
Dienstleistungen des Service sind Nettokosten! Im Preis nicht enthalten sind bauseits entstehende Wartezeiten und Arbeiten, die durch unsachgemäße Installation bzw. nicht ordnungsgemäßen Zustand entstehen.Die Programmierung der Erweiterung- und Bus-Module sind nicht im Umfang der Inbetriebnahme enthalten. Programmierung werden separat nach Zeit und Aufwand verrechnet.
optional
7945663 - Prüfung vor Inbetriebnahme §15 BetrSichV < 200L
Leistungsbeschreibung:
Prüfung vor Inbetriebnahme nach § 15 der Betriebssicherheitsverordnung (BetrSichV), für Druckgeräte bis 200 Liter Behältervolumen im vorgesehenen Geltungsbereich von einer zur Prüfung befähigten Person. Bestehend aus:
Bitte beachten Sie, dass diese Pauschale der Prüfung nach § 15 der BetrSichV nur in Verbindung mit unserer Inbetriebnahme gültig ist. Abweichend davon werden die Anfahrtskosten zzgl. ausgewiesen.
Die Prüfung kann innerhalb des lokalen Landes ca. drei Wochen, International ca. sechs Wochen nach entsprechender Beauftragung erfolgen.
Prüfkosten sind Nettokosten! Im Preis nicht enthalten sind bauseits entstehende Wartezeiten und Arbeiten, die durch unsachgemäße Installation bzw. nicht ordnungsgemäßen Zustand entstehen.
Prüfung vor Inbetriebnahme nach § 15 der Betriebssicherheitsverordnung (BetrSichV), für Druckgeräte bis 200 Liter Behältervolumen im vorgesehenen Geltungsbereich von einer zur Prüfung befähigten Person. Bestehend aus:
- Ordnungs- und technische Prüfung gemäß § 15 Absatz 1 und 2 BetrSichV zur Feststellung des Sicheren Betriebs
- Festlegung und Dokumentation des weiteren Vorgehens,
- Prüffristenermittlung für die nächste wiederkehrende Prüfung nach § 17 BetrSichV.
- Ausstellung einer Prüfaufzeichnung nach § 17 der BetrSichV.
- Konformitätserklärung des Behälters ist vorhanden, Gefährdungsbeurteilung vorhanden
- ggf. Unterlagen der sicherheitstechnischen Ausrüstung vorhanden
- Einhaltung der gültigen Rechtsvorschriften
- Sicherheit der Druckanlage
Bitte beachten Sie, dass diese Pauschale der Prüfung nach § 15 der BetrSichV nur in Verbindung mit unserer Inbetriebnahme gültig ist. Abweichend davon werden die Anfahrtskosten zzgl. ausgewiesen.
Die Prüfung kann innerhalb des lokalen Landes ca. drei Wochen, International ca. sechs Wochen nach entsprechender Beauftragung erfolgen.
Prüfkosten sind Nettokosten! Im Preis nicht enthalten sind bauseits entstehende Wartezeiten und Arbeiten, die durch unsachgemäße Installation bzw. nicht ordnungsgemäßen Zustand entstehen.
optional
7945664 - Prüfung vor Inbetriebnahme §15 BetrSichV > 200L
Leistungsbeschreibung:
Prüfung vor Inbetriebnahme nach § 15 der Betriebssicherheitsverordnung (BetrSichV), für Druckgeräte ab 200 Liter Behältervolumen im vorgesehenen Geltungsbereich von einer zur Prüfung befähigten Person. Bestehend aus:
Bitte beachten Sie, dass diese Pauschale der Prüfung nach § 15 der BetrSichV nur in Verbindung mit unserer Inbetriebnahme gültig ist. Abweichend davon werden die Anfahrtskosten zzgl. ausgewiesen.
Die Prüfung kann innerhalb des lokalen Landes ca. drei Wochen, International ca. sechs Wochen nach entsprechender Beauftragung erfolgen.
Prüfkosten sind Nettokosten! Im Preis nicht enthalten sind bauseits entstehende Wartezeiten und Arbeiten, die durch unsachgemäße Installation bzw. nicht ordnungsgemäßen Zustand entstehen.
Prüfung vor Inbetriebnahme nach § 15 der Betriebssicherheitsverordnung (BetrSichV), für Druckgeräte ab 200 Liter Behältervolumen im vorgesehenen Geltungsbereich von einer zur Prüfung befähigten Person. Bestehend aus:
- Ordnungs- und technische Prüfung gemäß § 15 Absatz 1 und 2 BetrSichV zur Feststellung des Sicheren Betriebs
- Festlegung und Dokumentation des weiteren Vorgehens,
- Prüffristenermittlung für die nächste wiederkehrende Prüfung nach § 17 BetrSichV.
- Ausstellung einer Prüfaufzeichnung nach § 17 der BetrSichV.
- Konformitätserklärung des Behälters ist vorhanden, Gefährdungsbeurteilung vorhanden
- ggf. Unterlagen der sicherheitstechnischen Ausrüstung vorhanden
- Einhaltung der gültigen Rechtsvorschriften
- Sicherheit der Druckanlage
Bitte beachten Sie, dass diese Pauschale der Prüfung nach § 15 der BetrSichV nur in Verbindung mit unserer Inbetriebnahme gültig ist. Abweichend davon werden die Anfahrtskosten zzgl. ausgewiesen.
Die Prüfung kann innerhalb des lokalen Landes ca. drei Wochen, International ca. sechs Wochen nach entsprechender Beauftragung erfolgen.
Prüfkosten sind Nettokosten! Im Preis nicht enthalten sind bauseits entstehende Wartezeiten und Arbeiten, die durch unsachgemäße Installation bzw. nicht ordnungsgemäßen Zustand entstehen.
