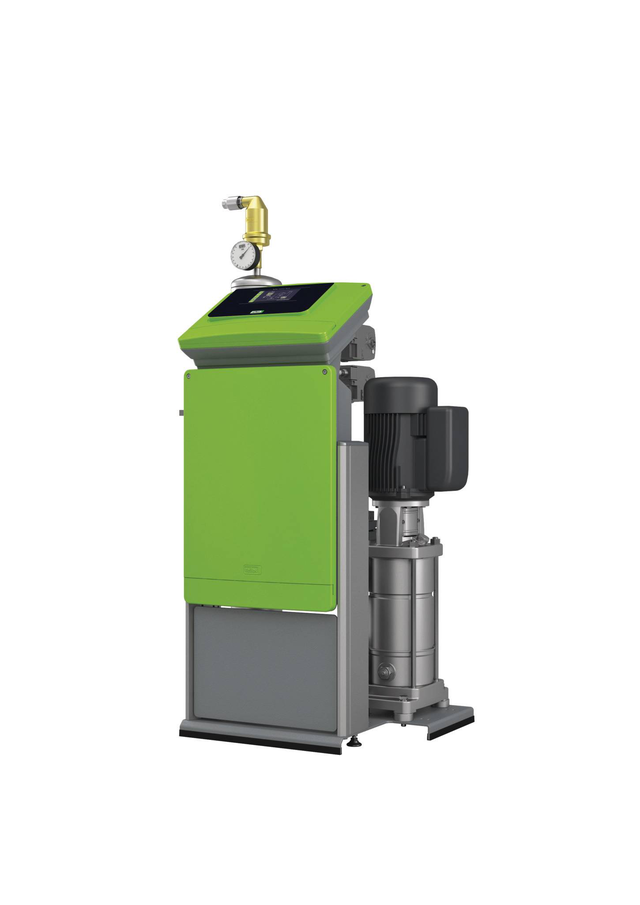

Photo de l'article

Réf.: 8832300

Servitec 75/T

système de dégazage par dépression à optimisation automatique avec réalimentation

Caractéristiques techniques

Type

75/T

Volume max. de l'installation

220 m³

Volume max. de l'installation en glycol

50 m³

Max. température de service

90 °C

Pression de service max. admissible

10 bar

Pression de fonctionnement

1.3 - 5.4 bar

Pression d'alimentation min. réalimentation

0,10 bar

Niveau de pression acoustique max.

55 dB(A)

Raccord électrique

230V/50Hz

Raccord côté refoulement

G 1"

Raccord côté écoulement

G 1/2"

Raccord de réalimentation

G 1/2"

Degré de séparation des gaz dissous jusqu'à

90 %

Débit volumétrique partiel réseau

0,550 m³/h

Débit volumétrique réalimentation

0,550 m³/h

Courant électr. nominal

6,80 A

Puissance

1,10 kW

Hauteur max.

1150 mm

Largeur

556 mm

Profondeur

669 mm

Poids

53,60 kg

Code EAN

4036705156151

Descriptif détaillé du produit

Servitec
Système de dégazage par dépression pour le dégazage du système et de l’eau de réalimentation dans les circuits d’eau de chauffage et d’eau de refroidissement fermés, comme unité multifonctionnelle entièrement automatique avec fonctionnement à « démarrage automatique » et équilibrage hydraulique automatique du processus de dégazage ainsi que commande et surveillance de la fonction de réalimentation. Convient aux fluides eau et mélange eau-glycol jusqu'à un rapport 50/50 %.

Unité fonctionnelle composée d’une partie hydraulique et d’une unité de commande Control Touch. Tous deux sont intégrés dans un système à châssis modulaire au sol avec profilés de précision en aluminium anodisé EV 1 avec marquage CE. Montage et maintenance aisés.

Dans la partie hydraulique, le dégazage est effectué au moyen d’une pompe centrifuge en acier inoxydable en liaison avec une lance à vide en acier inoxydable à disposition verticale. Celle-ci est équipée d’une buse de pulvérisation à vide, d’un dégazage à tuyau de sonde et d’une surveillance de pression / niveau.

L’unité de commande Control Touch avec écran TFT couleur, y compris électronique de communication est intégrée à un boîtier plastique robuste sous forme de tableau et directement montée sur la commande avec un alignement horizontal. Un montage mural distinct à la verticale est possible en option à une distance max. de trois mètres de l’électronique de puissance. Électronique de communication composée de:

  • Écran tactile couleur résistif 4,3" pour la programmation, la documentation du fonctionnement et la surveillance ainsi que la mise à disposition de textes d’aide pour l’intégralité des fonctions
  • Deux interfaces RS485 comme interfaces de données ou de communication
  • Interface série TTL avec deux bornes de raccordement pour le raccordement de 2 cartes E/S
  • Sortie sans potentiel pour la retransmission du message groupé
  • deux sorties analogiques isolées électrolytiquement, par ex. pour la pression système
  • Entrée pour l’analyse des compteurs d’eau à impulsions
  • Slot pour un module de bus compact, une carte SD, par ex. pour la lecture des données, la mise à jour du logiciel, etc.
  • Entrée pour la demande de fonction de réalimentation via signal externe
L’électronique de puissance est montée directement au-dessous de l’unité de commande, dans sa propre armoire de commande en plastique. L’alimentation en tension est effectuée à partir d’un interrupteur principal. Se compose des éléments suivants :
  • Interrupteur principal sur la face extérieure du boîtier
  • Commande par pompe
  • Gestion des câbles pour raccords externes
  • Emplacement de montage pour modules optionnels
    Unité de commande entièrement tubée et câblée et prête au raccordement conformément aux consignes VDE. Raccords système au moyen des sectionnements intégrés.

Control Touch est une commande à microprocesseur entièrement automatique et librement paramétrable à commande tactile, avec horloge en temps réel, mémoire différentielle pour les erreurs et les paramètres, affichage graphique et en clair combiné pour la représentation de la pression système et tous les messages de service et de défaut pertinents avec schéma fonctionnel. Signalisation du mode de fonctionnement actif, message de défaut collectif, niveau de remplissage minimal ainsi que fonction de la pompe et de la soupape de réalimentation.

Dégazage par pulvérisation sous vide du contenu, de l'eau de remplissage et d'appoint en fonctionnement auto-optimisé avec des cycles de dégazage continu, par intervalles et d'appoint. Remplissage contrôlé par un robinet à boisseau sphérique motorisé fiable à deux voies. L'actionnement s'effectue via une unité d'interprétation de la pression du système intégré ou un signal externe de 230 V (par exemple, une station de pressurisation) avec interruption automatique et message d'erreur en cas de dépassement de la durée de fonctionnement et/ou du nombre de cycles. Une autre solution consiste à effectuer un appoint à partir d'un séparateur à système ouvert. Option d'évaluation fournie par un compteur d'eau à contact, y compris la surveillance éventuelle de la capacité des échangeurs d'ions dans la conduite d'appoint. Documentation et contrôle de l'ensemble du système en ce qui concerne les paramètres mentionnés ci-dessus.

Téléchargements

Accessoires

recommandé
Photo de l'article

7945600 - Mise en service Cat. 1

Description des prestations :
Mise en service de la catégorie 1 pour une installation standard de la gamme de produits Reflexomat, Variomat ou système de dégazage par dépression Servitec, y compris du vase pilote et de l’unité de réalimentation par le service après-vente Reflex, comprenant :
  • sans arrivée ni départ
  • réglage de l’installation aux paramètres d’exploitation à renseigner par le donneur d’ordre
  • contrôle du réglage et des paramètres d’exploitation ainsi que du rendement de l’installation et du fonctionnement correct au sein du système
  • Fillsoft et Fillset feront l’objet d’un contrôle simultané
  • Toutes les valeurs de réglage seront documentées dans un procès-verbal

Conditions à remplir:

  • Raccordements électrique et hydraulique de l’unité de commande, des accessoires et installation d’approvisionnement remplie.
  • Les vases d’expansion du système de maintien de pression ne doivent pas être préalablement remplis d’eau.
  • Prévoir l’alimentation suffisante en eau de remplissage.

Avantages pour le client :
Bien qu’il soit tout à fait possible que les clients mettent eux-mêmes en service une installation récemment achetée, plusieurs raisons parlent en faveur d’une mise en service par l’entreprise Reflex.

  • Exactitude du réglage de l’installation pour un fonctionnement optimal
  • Exclusion de dommages suite à une mise en service non conforme, permettant de garantir la sécurité d’exploitation et d’éviter les temps et coûts liés à une immobilisation

Date de mise en service :
La prestation de service peut être réalisée dans le pays de l’exploitant en l’espace d’env. trois semaines et, à l’étranger, en l’espace d’env. six semaines à compter de la date de commande.
Les prestations du S.A.V. sont facturées hors taxes ! D’éventuels temps d’attente et les travaux résultant d’une installation ou d’un état non conformes dont la responsabilité incombe au client ne sont pas compris dans le prix.

La programmation des modules d’extension et de bus n’est pas comprise dans l’étendue de la mise en service. La programmation sera facturée séparément au taux horaire sur la base des dépenses réelles.

en option
Photo de l'article

8860000 - Module bus Lonworks Digital

Modules bus Lonworks Digital
Module bus pour la mise en œuvre du ou des messages numériques à partir des commandes à microprocesseur Control Basic ou Touch de Variomat, Reflexomat ou Servitec dans le télégramme de données Lonworks Digital.

La connexion filaire à la commande à microprocesseur Control s’effectue par le biais des contacts sans potentiel et doit être réalisée, comme l’alimentation en tension, sur site. Côté LonWorks, une interface avec émetteur-récepteur FFT-10 A est disponible.

En liaison avec le module E/S (en option), il est également possible de mettre en œuvre d’autres messages numériques.

Montage :
Le boîtier en plastique de l’armoire de commande conçu pour le montage mural par le client ou l’encastrement dans d’autres armoires de commande.

Le câblage vers l’unité de commande se déroule également sur site. Les mises en service et câblages ne sont pas compris dans l’étendue de livraison.

en option
Photo de l'article

8860100 - Module bus Lonworks

Module bus
Module bus pour la mise en œuvre des informations, comme par ex. l’état de fonctionnement ou les paramètres variables du réseau à partir de l’interface de commande (RS 485) de Variomat, Reflexomat ou Servitec avec commande Control Basic ou Touch dans le télégramme de données.Monté dans un boitier en plastique pour une installation sur l’unité de commande ou, en option, pour le montage mural.

Montage :
Le boîtier en plastique de l’armoire de commande peut être employé dans l’emplacement de montage prévu à cet effet de l’unité de commande, ou au choix pour le montage mural ou l’encastrement dans d’autres armoires de commande.

Le câblage vers l’unité de commande est également à la charge du client. Les mises en service et câblages ne sont pas compris dans la prestation.
La connexion filaire avec la commande à microprocesseur s’effectue par le biais de l’interface RS 485 et doit être réalisée, comme l’alimentation en tension, par le client.Côté LonWorks, une interface avec émetteur-récepteur FFT-10 A est disponible.

en option
Photo de l'article

8860200 - Module bus Profibus DP

Module bus
Module bus pour la mise en œuvre des informations, comme par ex. l’état de fonctionnement ou les paramètres variables du réseau à partir de l’interface de commande (RS 485) de Variomat, Reflexomat ou Servitec avec commande Control Basic ou Touch dans le télégramme de données.Monté dans un boitier en plastique pour une installation sur l’unité de commande ou, en option, pour le montage mural.

Montage :
Le boîtier en plastique de l’armoire de commande peut être employé dans l’emplacement de montage prévu à cet effet de l’unité de commande, ou au choix pour le montage mural ou l’encastrement dans d’autres armoires de commande.

Le câblage vers l’unité de commande est également à la charge du client. Les mises en service et câblages ne sont pas compris dans la prestation.
La connexion filaire avec la commande à microprocesseur s’effectue par le biais de l’interface RS 485 et doit être réalisée, comme l’alimentation en tension, par le client.Côté Profibus, une interface RS 485 avec une vitesse de transmission de 0,96 -1,5 Mo/s est disponible. La fiche D-sub pour le câble est à fournir par le client.

Commande à distance des fonctions et paramètres suivants de la domotique principale:

  • Pompe / compresseur 1 Marche
  • Pompe / compresseur 1 Arrêt
  • Pompe / compresseur 2 Marche
  • Pompe / compresseur 2 Arrêt
  • Soupape de décharge 1 Ouverte
  • Soupape de décharge 1 Fermée
  • Soupape de décharge 2 Ouverte
  • Soupape de décharge 2 Fermée
  • Réalimentation Ouverte
  • Réalimentation Fermée
  • Pression de consigne p0 (pression en 1/10 bar)
en option
Photo de l'article

8860300 - Module bus Ethernet

Module bus
Module bus pour la mise en œuvre des informations, comme par ex. l’état de fonctionnement ou les paramètres variables du réseau à partir de l’interface de commande (RS 485) de Variomat, Reflexomat ou Servitec avec commande Control Basic ou Touch dans le télégramme de données.Monté dans un boitier en plastique pour une installation sur l’unité de commande ou, en option, pour le montage mural.

Montage :
Le boîtier en plastique de l’armoire de commande peut être employé dans l’emplacement de montage prévu à cet effet de l’unité de commande, ou au choix pour le montage mural ou l’encastrement dans d’autres armoires de commande.

Le câblage vers l’unité de commande est également à la charge du client. Les mises en service et câblages ne sont pas compris dans la prestation.
La connexion filaire avec la commande à microprocesseur s’effectue par le biais de l’interface RS 485 et doit être réalisée, comme l’alimentation en tension, par le client.La connexion filaire avec la commande à microprocesseur s’effectue par le biais de l’interface RS 485 et doit être réalisée, comme l’alimentation en tension, par le client.

Côté Ethernet, un port RJ 45 est disponible pour la connexion par le client à un réseau 100-Base TX. L’échange de données peut être interrogé via protocoles Ethernet/IP, Modbus/TCP et HTTP. De même, la visualisation du protocole est une page html.
