Dettagli del prodotto

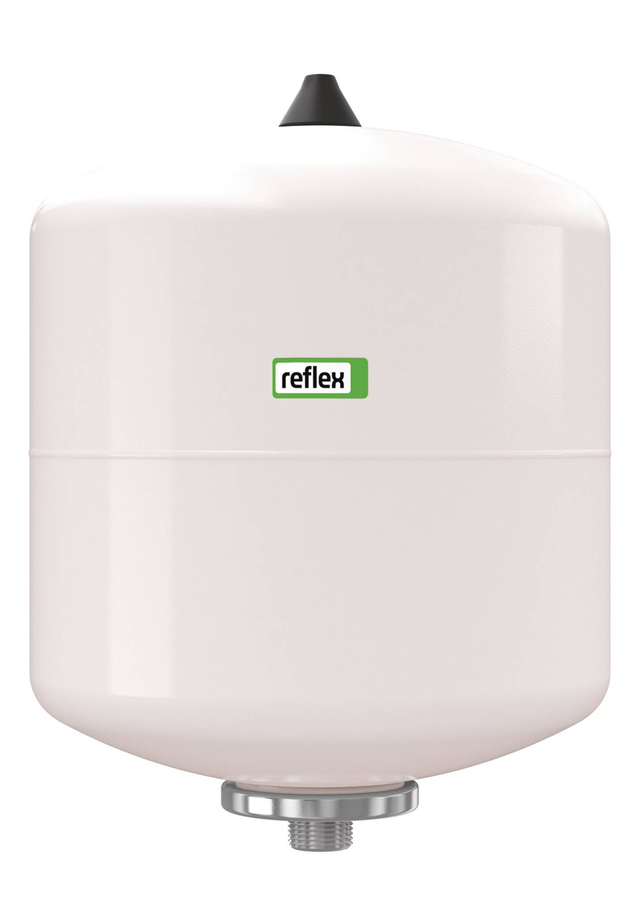

Reflex S
Vaso di espansione a membrana per impianti solari, di riscaldamento e raffreddamento. I vasi sono costruiti e fabbricati secondo DIN EN 13831. Omologazione secondo la direttiva PED 2014/68/UE.
nessun obbligo di autorizzazione secondo la direttiva svizzera SWKI HE301-01 e SVTI per (PSV * VN ≤ 3.000 bar * litri).
Vaso di espansione a membrana per impianti solari, di riscaldamento e raffreddamento. I vasi sono costruiti e fabbricati secondo DIN EN 13831. Omologazione secondo la direttiva PED 2014/68/UE.
- Rivestimento in resina epossidica durevole
- Membrana non sostituibile fino a 33 litri, diaframma non sostituibile 50 - 600 litri
- Percentuale glicole massima consentita 25 - 50%
- Con connessioni filettate
- 33 litri con fascetta di fissaggio, a partire da 50 litri con piedini
- Max. temperatura di sistema consentita 120°C
- Temperatura massima del liquido consentita 70°C
nessun obbligo di autorizzazione secondo la direttiva svizzera SWKI HE301-01 e SVTI per (PSV * VN ≤ 3.000 bar * litri).
Download
Documenti
Disegni
Dati BIM
Foto prodotti
Accessori
raccomandato
7613000 - Valvola intercettazione e svuotamento vaso SU G 3/4" × 3/4"
Valvole con cappuccio
Per vasi di espansione da membrana in sistemi chiusi di riscaldamento e raffreddamento dell'acqua.Con una barriera protetta da chiusura involontaria e uno svuotamento secondo la norma DIN EN 12828.
Per vasi di espansione da membrana in sistemi chiusi di riscaldamento e raffreddamento dell'acqua.Con una barriera protetta da chiusura involontaria e uno svuotamento secondo la norma DIN EN 12828.
optional
7611000 - supporto a parete con cinghia e console per Reflex e Refix 8-25L
Montaggio a parete con fascia di serraggio e staffa per vasi di espansione a membrana con staffa e cinghia. Supporto per Reflex N, S e Refix DT, DD, DE, DC 8-25 L.
optional
7612000 - Supporto a parete multi connessione C 5 grigio
Montaggio a parete come staffa per tubi multiporta per serbatoi di espansione a membrana.Supporto per Reflex N e S 8-25L.
optional
9119198 - Dispositivo di controllo della pressione di mandata
Tester digitale di pressione d'ingresso
Manometro manuale per la misurazione della pressione del gas su vasi di espansione a membrana.Con display illuminato. Intervallo di visualizzazione per sovrapressioni fino a 9,0 bar.
Manometro manuale per la misurazione della pressione del gas su vasi di espansione a membrana.Con display illuminato. Intervallo di visualizzazione per sovrapressioni fino a 9,0 bar.
Per ulteriori informazioni, contattare il team Reflex
Reflex Solutions Pro
- Utilizzo gratuito
- Semplice e intuitivo
- Documentazione dettagliata
:focal(2018x909:2019x910))
Reflex Solutions Pro vi permette di progettare ogni prodotto Reflex e Sinus nel vostro progetto in modo semplice e veloce. Dopo aver inserito alcuni parametri di sistema, riceverete la vostra soluzione di prodotto personalizzata con tutta la relativa documentazione.
