Productdetails

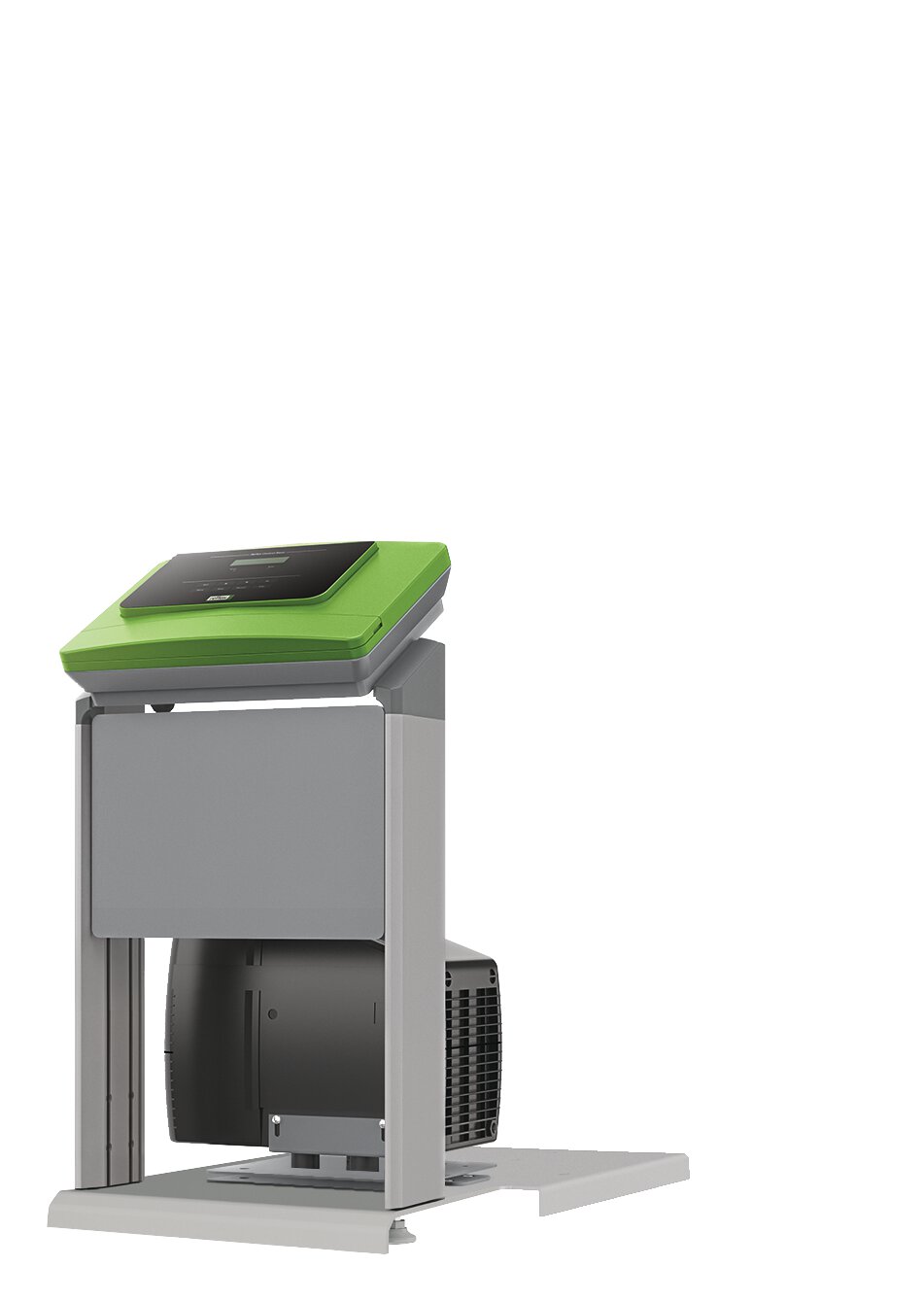

Reflexomat
Pneumatisch onderdeel en besturingsmodule voor het compressorgestuurde Reflexomat drukbehoudautomaat voor het drukbehoud en de bijvulwaterregeling in gesloten verwarmingswater- en koelcircuits.Ontworpen overeenkomstig DIN EN 12828 en de vereisten van VDI 4708 met CE-markering. Functionele eenheid bestaande uit een pneumatisch onderdeel en de Control Basic besturings- en bedieningseenheid. Beide componenten zijn ergonomisch en onderhoudsvriendelijk en geïntegreerd in een modulair vloerstaand framesysteem, gemaakt van precisieprofielen van EV1-geëloxeerde aluminium en met CE-markering. In het pneumatische onderdeel wordt het drukbehoud gerealiseerd d.m.v. een persluchtcompressor in combinatie met een persluchtmagneetventiel als overloopventiel. Een veiligheidsklep zorgt voor de drukbeveiliging van het aan te sluiten basisvat RG of het volgvat RF. De systeemdruk wordt gemeten door een elektrische sensor.In het pneumatische onderdeel wordt het drukbehoud gerealiseerd d.m.v. een persluchtcompressor in combinatie met een persluchtmagneetventiel als afblaasventiel. De systeemdruk wordt gemeten door een elektronische sensor. Pneumatisch onderdeel bestaande uit:
Ontworpen overeenkomstig DIN EN 12828 en de vereisten van VDI 4708 met CE-markering.
Pneumatisch onderdeel en besturingsmodule voor het compressorgestuurde Reflexomat drukbehoudautomaat voor het drukbehoud en de bijvulwaterregeling in gesloten verwarmingswater- en koelcircuits.Ontworpen overeenkomstig DIN EN 12828 en de vereisten van VDI 4708 met CE-markering. Functionele eenheid bestaande uit een pneumatisch onderdeel en de Control Basic besturings- en bedieningseenheid. Beide componenten zijn ergonomisch en onderhoudsvriendelijk en geïntegreerd in een modulair vloerstaand framesysteem, gemaakt van precisieprofielen van EV1-geëloxeerde aluminium en met CE-markering. In het pneumatische onderdeel wordt het drukbehoud gerealiseerd d.m.v. een persluchtcompressor in combinatie met een persluchtmagneetventiel als overloopventiel. Een veiligheidsklep zorgt voor de drukbeveiliging van het aan te sluiten basisvat RG of het volgvat RF. De systeemdruk wordt gemeten door een elektrische sensor.In het pneumatische onderdeel wordt het drukbehoud gerealiseerd d.m.v. een persluchtcompressor in combinatie met een persluchtmagneetventiel als afblaasventiel. De systeemdruk wordt gemeten door een elektronische sensor. Pneumatisch onderdeel bestaande uit:
- Persluchtcompressor
- gecertificeerde luchtmagneetklep
- gecertificeerde veiligheidsklep voor de drukbeveiliging van het membraan-drukexpansievat
- elektronische druksensor
- bijbehorende verbindingsleidingen
- Interface RS 485 als data-interface of voor de aansluiting van optionele communicatiecomponenten
- potentiaalvrije uitgang voor het doorgeven van de verzamelmelding
- digitale ingang voor de verwerking van de signalen van een contactwatermeter
- 230V uitgang voor de aansluiting van niveau-afhankelijke bijvul- / ontgassingsstations
Ontworpen overeenkomstig DIN EN 12828 en de vereisten van VDI 4708 met CE-markering.
Downloads
Documenten
Tekeningen
Productfoto’s
Accessoires
aanbevolen
7945600 - Inbedrijfsstelling Cat. 1
Beschrijving van de prestatie:
inbedrijfstellling van categorie 1 voor een standaard installatie uit de productreeks Reflexomat, Variomat of Servitec vacuüm-sproeibuisontgassing, incl. regelvat en bijvuleenheid, door klantendienst bestaande uit:
Hoewel het voor klanten heel goed mogelijk is om een pas aangeschafte installatie zelf in bedrijf te stellen, is er een aantal redenen waarom de inbedrijfstelling door Reflex beter zou zijn.
De diensten kunnen in het binnenland ca. drie weken, internationaal ca. zes weken na het plaatsen van de desbetreffende opdracht plaatsvinden.
De diensten van de service zijn netto kosten! In de prijs zijn wachttijden ter plaatse en werkzaamheden ten gevolge van onjuiste installatie of onjuiste toestand niet inbegrepen.
inbedrijfstellling van categorie 1 voor een standaard installatie uit de productreeks Reflexomat, Variomat of Servitec vacuüm-sproeibuisontgassing, incl. regelvat en bijvuleenheid, door klantendienst bestaande uit:
- zonder aankomst en vertrek
- instelling van de installatie op basis van de door de opdrachtgever vast te leggen bedrijfsparameters
- controle van de instelling en bedrijfsparameters, alsmede van de prestaties van de installatie en de functie ervan in het systeem
- Fillsoft en Fillset worden mee gecontroleerd
- Alle instelwaarden worden in een protocol gedocumenteerd
- elektrische en hydraulische aansluiting van de besturingseenheid, de componenten/toebehoren en een gevulde toevoerinstallatie.
- De expansievaten en het station voor drukbehoud mogen nog niet gevuld zijn met water.
- Er moet voldoende toevoer van vulwater worden voorzien.
Hoewel het voor klanten heel goed mogelijk is om een pas aangeschafte installatie zelf in bedrijf te stellen, is er een aantal redenen waarom de inbedrijfstelling door Reflex beter zou zijn.
- Zekerheid dat de installatie is ingesteld voor een optimale werking
- Voorkoming van schade als gevolg van een onjuiste inbedrijfstelling, waardoor de bedrijfszekerheid wordt gewaarborgd en tijd en kosten van stilstand worden vermeden
De diensten kunnen in het binnenland ca. drie weken, internationaal ca. zes weken na het plaatsen van de desbetreffende opdracht plaatsvinden.
De diensten van de service zijn netto kosten! In de prijs zijn wachttijden ter plaatse en werkzaamheden ten gevolge van onjuiste installatie of onjuiste toestand niet inbegrepen.
De programmering van de uitbreidings- en busmodules is niet inbegrepen in de omvang van de inbedrijfstelling. De programmering wordt afzonderlijk berekend naar gelang van tijd en inspanning.
optioneel
8860000 - Busmodule Lonworks Digital
Bus-Module Lonworks Digital
Bus module voor het omzetten van de digitale berichten van de microprocessorbesturingen Control Basic of Touch van Variomat, Reflexomat of Servitec in het Lonworks Digital datatelegram.De kabels worden op de potentiaalvrije contacten van de Control microprocessorbesturing aangesloten wat net als de aansluiting van de voedingsspanning door de klant moet worden uitgevoerd. Aan de LonWorks-zijde is er een interface met FFT-10 A transceiver.In combinatie met de I/O-module (optie) kunnen ook andere digitale meldingen worden omgezet.Montage:
De kunststof schakelkastbehuizing voor wandmontage door de klant of installatie in andere schakelkasten.De bedrading naar de besturingseenheid wordt ook door de klant uitgevoerd. Werkzaamheden voor de inbedrijfstelling en bedrading vallen niet onder de leveringsomvang.
Bus module voor het omzetten van de digitale berichten van de microprocessorbesturingen Control Basic of Touch van Variomat, Reflexomat of Servitec in het Lonworks Digital datatelegram.De kabels worden op de potentiaalvrije contacten van de Control microprocessorbesturing aangesloten wat net als de aansluiting van de voedingsspanning door de klant moet worden uitgevoerd. Aan de LonWorks-zijde is er een interface met FFT-10 A transceiver.In combinatie met de I/O-module (optie) kunnen ook andere digitale meldingen worden omgezet.Montage:
De kunststof schakelkastbehuizing voor wandmontage door de klant of installatie in andere schakelkasten.De bedrading naar de besturingseenheid wordt ook door de klant uitgevoerd. Werkzaamheden voor de inbedrijfstelling en bedrading vallen niet onder de leveringsomvang.
optioneel
8860100 - Busmodule Lonworks
Busmodule
Busmodule voor het omzetten van informatie zoals bedrijfstoestand of variabele netparameters uit de besturingsinterface (RS 485) van Variomat, Reflexomat of Servitec met Control Basic of Touch besturing in het datatelegram.Alle componenten in een eigen kunststof behuizing voor directe integratie in de bijbehorende besturingseenheid of optioneel voor de wandmontage:Montage:
De kunststof schakelkastbehuizing kan in de daarvoor bedoelde montageplaats van de besturingseenheid worden geplaatst, als alternatief voor de wandmontage op locatie of de installatie in andere schakelkasten.De bedrading naar de besturingseenheid dient ook door de klant te worden uitgevoerd. Werkzaamheden voor de inbedrijfstelling en bedrading vallen niet onder de leveringsomvang
De kabels worden op de RS 485-interface van de microprocessorbesturing aangesloten wat net als de aansluiting van de voeding door de klant dient te worden uitgevoerd.Aan de LonWorks-zijde is er een interface met FFT-10 A transceiver.
Busmodule voor het omzetten van informatie zoals bedrijfstoestand of variabele netparameters uit de besturingsinterface (RS 485) van Variomat, Reflexomat of Servitec met Control Basic of Touch besturing in het datatelegram.Alle componenten in een eigen kunststof behuizing voor directe integratie in de bijbehorende besturingseenheid of optioneel voor de wandmontage:Montage:
De kunststof schakelkastbehuizing kan in de daarvoor bedoelde montageplaats van de besturingseenheid worden geplaatst, als alternatief voor de wandmontage op locatie of de installatie in andere schakelkasten.De bedrading naar de besturingseenheid dient ook door de klant te worden uitgevoerd. Werkzaamheden voor de inbedrijfstelling en bedrading vallen niet onder de leveringsomvang
De kabels worden op de RS 485-interface van de microprocessorbesturing aangesloten wat net als de aansluiting van de voeding door de klant dient te worden uitgevoerd.Aan de LonWorks-zijde is er een interface met FFT-10 A transceiver.
optioneel
8860200 - Busmodule Profibus DP
Busmodule
Busmodule voor het omzetten van informatie zoals bedrijfstoestand of variabele netparameters uit de besturingsinterface (RS 485) van Variomat, Reflexomat of Servitec met Control Basic of Touch besturing in het datatelegram.Alle componenten in een eigen kunststof behuizing voor directe integratie in de bijbehorende besturingseenheid of optioneel voor de wandmontage:Montage:
De kunststof schakelkastbehuizing kan in de daarvoor bedoelde montageplaats van de besturingseenheid worden geplaatst, als alternatief voor de wandmontage op locatie of de installatie in andere schakelkasten.De bedrading naar de besturingseenheid dient ook door de klant te worden uitgevoerd. Werkzaamheden voor de inbedrijfstelling en bedrading vallen niet onder de leveringsomvang
De kabels worden op de RS 485-interface van de microprocessorbesturing aangesloten wat net als de aansluiting van de voeding door de klant dient te worden uitgevoerd.Aan de Profibus-zijde is ook een RS 485 interface met een baudrate van 0,96-1,5 Mb/s beschikbaar. Sub-D-kabelstekkers moeten door de klant worden voorzien. Afstandsbesturing van de volgende functies en parameters van overkoepelende gebouwenbeheersystemen:
Busmodule voor het omzetten van informatie zoals bedrijfstoestand of variabele netparameters uit de besturingsinterface (RS 485) van Variomat, Reflexomat of Servitec met Control Basic of Touch besturing in het datatelegram.Alle componenten in een eigen kunststof behuizing voor directe integratie in de bijbehorende besturingseenheid of optioneel voor de wandmontage:Montage:
De kunststof schakelkastbehuizing kan in de daarvoor bedoelde montageplaats van de besturingseenheid worden geplaatst, als alternatief voor de wandmontage op locatie of de installatie in andere schakelkasten.De bedrading naar de besturingseenheid dient ook door de klant te worden uitgevoerd. Werkzaamheden voor de inbedrijfstelling en bedrading vallen niet onder de leveringsomvang
De kabels worden op de RS 485-interface van de microprocessorbesturing aangesloten wat net als de aansluiting van de voeding door de klant dient te worden uitgevoerd.Aan de Profibus-zijde is ook een RS 485 interface met een baudrate van 0,96-1,5 Mb/s beschikbaar. Sub-D-kabelstekkers moeten door de klant worden voorzien. Afstandsbesturing van de volgende functies en parameters van overkoepelende gebouwenbeheersystemen:
- Pomp/compressor 1 Aan
- Pomp/compressor 1 Uit
- Pomp/compressor 2 Aan
- Pomp/compressor 2 Uit
- Overstroomklep 1 open
- Overstroomklep 1 dicht
- Overstroomklep 2 open
- Overstroomklep 2 dicht
- Bijvulling open
- Bijvulling dicht
- Drukinstelling p0 (druk in 1/10 bar)
optioneel
8860300 - Busmodule Ethernet
Busmodule
Busmodule voor het omzetten van informatie zoals bedrijfstoestand of variabele netparameters uit de besturingsinterface (RS 485) van Variomat, Reflexomat of Servitec met Control Basic of Touch besturing in het datatelegram.Alle componenten in een eigen kunststof behuizing voor directe integratie in de bijbehorende besturingseenheid of optioneel voor de wandmontage:Montage:
De kunststof schakelkastbehuizing kan in de daarvoor bedoelde montageplaats van de besturingseenheid worden geplaatst, als alternatief voor de wandmontage op locatie of de installatie in andere schakelkasten.De bedrading naar de besturingseenheid dient ook door de klant te worden uitgevoerd. Werkzaamheden voor de inbedrijfstelling en bedrading vallen niet onder de leveringsomvang
De kabels worden op de RS 485-interface van de microprocessorbesturing aangesloten wat net als de aansluiting van de voeding door de klant dient te worden uitgevoerd.De kabels worden op de RS 485-interface van de microprocessorbesturing aangesloten wat net als de aansluiting van de voeding door de klant moet worden uitgevoerd.Aan de Ethernet-zijde is een RJ 45-aansluiting beschikbaar voor het aansluiten op een 100-Base TX-netwerk door de klant. De gegevensoverdracht kan d.m.v. de protocollen Ethernet/IP, Modbus/TCP en HTTP gebeuren. Ook de weergave van het protocol is een html-pagina.
Busmodule voor het omzetten van informatie zoals bedrijfstoestand of variabele netparameters uit de besturingsinterface (RS 485) van Variomat, Reflexomat of Servitec met Control Basic of Touch besturing in het datatelegram.Alle componenten in een eigen kunststof behuizing voor directe integratie in de bijbehorende besturingseenheid of optioneel voor de wandmontage:Montage:
De kunststof schakelkastbehuizing kan in de daarvoor bedoelde montageplaats van de besturingseenheid worden geplaatst, als alternatief voor de wandmontage op locatie of de installatie in andere schakelkasten.De bedrading naar de besturingseenheid dient ook door de klant te worden uitgevoerd. Werkzaamheden voor de inbedrijfstelling en bedrading vallen niet onder de leveringsomvang
De kabels worden op de RS 485-interface van de microprocessorbesturing aangesloten wat net als de aansluiting van de voeding door de klant dient te worden uitgevoerd.De kabels worden op de RS 485-interface van de microprocessorbesturing aangesloten wat net als de aansluiting van de voeding door de klant moet worden uitgevoerd.Aan de Ethernet-zijde is een RJ 45-aansluiting beschikbaar voor het aansluiten op een 100-Base TX-netwerk door de klant. De gegevensoverdracht kan d.m.v. de protocollen Ethernet/IP, Modbus/TCP en HTTP gebeuren. Ook de weergave van het protocol is een html-pagina.
