Szczegóły produktu
Zasobnik buforowy do magazynowania wody grzewczej. W szczególności przeznaczony do stosowania w połączeniu ze stacją przygotowania ciepłej wody użytkowej Reflex Hydroflow i rozdzielaczem obiegów grzewczych Sinus. Wykonanie z otworem rewizyjnym oraz wężownicą do podłączenia zewnętrznych źródeł energii.
Rzędy 2-calowych króćców do źródła ciepła i odbiorników są rozmieszczone w pionie, z rozstawem pod kątem 90°, jako króćce do ładowania lub rozładowania zasobnika - po 5 króćców z każdej strony, dodatkowo 2-calowe przyłącze pośrodku. Pomiędzy rzędami tych króćców znajdują się również rozmieszczone w pionie króćce do wkręcenia np. czujnika lub termometru (4 x Rp 1/2). Dodatkowo po każdej stronie znajduje się przyłącze 1 1/4 cala do uwarstwienia wody. Płyta stratyfikacyjna zgodna z normą DIN 24041 umieszczona wewnątrz zbiornika. Przyłącze Rp 3/4 cala do napełniania i opróżniania zbiornika umieszczone w dolnej części zbiornika. Zasobniki z wężownicą są wyposażone dodatkowo w króćce zasilania i powrotu do wężownicy.
Zasobnik ze stali S235JR+AR, wewnątrz bez powłoki, na zewnątrz zabezpieczenie antykorozyjne.
Zasobnik buforowy, wersja o pojemności do 800 litrów: izolacja z płaszczem o grubości 120 mm, z możliwością demontażu, izolacja pokrywy 120 mm, wersja o pojemności 1000 - 2000 litrów: izolacja z płaszczem o grubości 150 mm, z możliwością demontażu, izolacja pokrywy 120 mm oraz izolacja dennicy dolnej 100 mm. Zasobniki i podgrzewacze o pojemności do 2000 litrów są zaizolowane fabrycznie. Zasobniki o pojemności od 3000 litrów są dostarczane bez izolacji, w pozycji leżącej. Izolację należy zamówić osobno. Zasobnik buforowy wyposażony jest w uchwyty umieszczone w pokrywie zasobnika. Zasobniki i podgrzewacze dostępne w klasie efektywności energetycznej C.
Straty ciepła zostały zmierzone na stanowiskach kontrolnych certyfikowanych zewnętrznie.
Pliki do pobrania
Dokumenty
Rysunki
Dane BIM
Zdjęcia produktów
Akcesoria

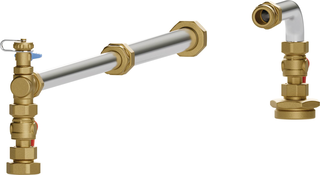

9583602 - Reflex Hydroflow Zestaw przyłączy rurowych XS / S / M
regulowany, łącznie z niezbędnymi złączami śrubowymi przyłączeniowymi do połączenia hydraulicznego Reflex Hydroflow XS, S i M z zasobnikiem Storaflow w przypadku montażu stacji na zasobniku jako pojedynczej stacji.
9583603 - Reflex Hydroflow Zestaw przyłączy rurowych L
łącznie z niezbędnymi złączami śrubowymi przyłączeniowymi do połączenia hydraulicznego Reflex Hydroflow L z zasobnikiem Storaflow w przypadku montażu stacji jako pojedynczej stacji na zasobniku za pomocą zestawu montażowego Hydroflow L.
